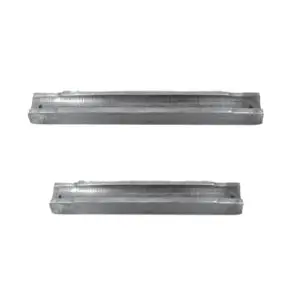

پشت فکی در سنگ شکن فکی یکی از قطعات مهم و کاربردی است که نقش زیادی در عملکرد و دوام دستگاه دارد. این قطعه از جنس فولاد مقاوم ساخته می‌شود تا بتواند فشار و ضربات ناشی از خرد کردن سنگ‌ها را تحمل کند.
مشخصات فنی پشت فکی سنگ شکن فکی
جنس پشت فکی از چیست؟
پشت فکی را در دلتا سنگ شکن بسته به محل نصب و میزان سایش از چند جنس می‌سازیم. برای نقاطی که در تماس مستقیم با مواد و سایش زیاد هستند، از فولاد منگنزی Mn13 یا Mn18 استفاده می‌کنیم، چون در برابر ضربه و سایش مقاومت خوبی دارد و با کار سختی سطحی، دوام بیشتری پیدا می‌کند. برای تکیه گاه‌ها و بخش‌های سازه‌ای هم فولاد ST52 را استفاده می‌کنیم که استحکام و جوش پذیری مناسبی دارد. اگر شرایط کاری خاص باشد یا نیاز به استحکام بالاتر داشته باشیم، فولاد آلیاژی ۴۰CrMo با سخت کاری سطحی پیشنهاد می‌دهیم تا عمر قطعه بالاتر برود.
عملکرد پشت فکی در سنگ شکن به چه صورت است؟
پشت فکی در پشت فک متحرک و تکیه گاه توگل قرار می‌گیرد و نیروی خردایش را از فک متحرک به توگل و از آن به شاسی دستگاه منتقل می‌کند. هم زمان زاویه فک متحرک و فاصله دهانه خروجی را حفظ کرده و از انحراف یا لقی فک در هنگام ضربه‌های سنگین جلوگیری می‌کند. در واقع این قطعه پایداری مکانیزم فک را در بارهای متناوب تضمین می‌کند.
قطعات مرتبط با پشت فکی
- شانه فک متحرک
- شانه فک ثابت
- توگل و توگل پلیت
- نشیمن گاه پشت فکی

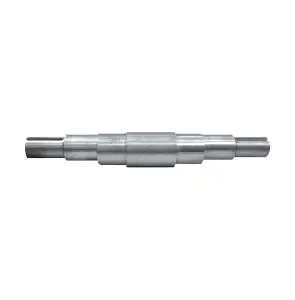

- شفت خارج از مرکز
- بغل بند فک
راهنمای انتخاب پشت فکی
علائم خرابی پشت فکی
- تغییر زاویه قرارگیری فک متحرک یا کاهش فاصله دهانه خروجی به صورت ناخواسته
- ظاهر شدن ترک‌های ریز یا شکستگی در بدنه پشت فکی هنگام بازرسی چشمی
- افزایش لرزش دستگاه و صداهای غیر عادی در ناحیه تکیه گاه فک
- شل شدن یا شکستن پیچ‌های نگهدارنده پشت فکی
- تغییر شکل یا خمیدگی در لبه‌های تکیه‌گاه که باعث افت فشار یکنواخت فک می‌شود
- کاهش ظرفیت خردایش و درشت‌تر شدن مواد خروجی بدون تغییر در سایر قطعات
چرا تعویض به موقع پشت فکی اهمیت دارد؟
پشت فکی به عنوان تکیه گاه اصلی فک متحرک، نقش کلیدی در حفظ زاویه خردایش و توزیع یکنواخت فشار دارد. اگر به موقع تعویض نشود، لقی و تغییر شکل آن به تدریج به شانه فک، توگل و حتی شفت اصلی منتقل می‌شود و کل مکانیزم سنگ‌شکن فکی را از تنظیم خارج می‌کند. در نتیجه، محصول نهایی کیفیت لازم را از دست می‌دهد، مصرف انرژی بالا می‌رود و ریسک شکستن ناگهانی قطعات اصلی افزایش پیدا می‌کند. با تعویض به موقع پشت فکی، از توقف‌های ناگهانی خط تولید و هزینه‌های سنگین تعمیرات اضطراری جلوگیری می‌کنید و عمر مفید سایر قطعات فکی را نیز بالا می‌برید.
برنامه سرویس و نگهداری از پشت فکی
نکاتی برای افزایش عمر مفید پشت فکی
- جنس پشت فکی را متناسب با ظرفیت و فشار کاری انتخاب کنید.
- زاویه و لقی نشیمن گاه را دقیق تنظیم کنید تا تنش نقطه‌ای ایجاد نشود.
- دهانه خروجی را در محدوده مجاز نگه دارید تا ضربه ناگهانی به قطعه وارد نشود.
- از ورود فلزات و سنگ‌های فوق سخت به سنگ شکن جلوگیری کنید.
- هر ۵۰۰ ساعت کارکرد، بازرسی ترک با MT یا PT انجام دهید.
- دمای یاتاقان‌ها و شفت را زیر ۸۰ درجه نگه دارید تا خواص قطعه حفظ شود.
- الگوی سایش را هر ماه ثبت کنید و تغییرات ناگهانی را جدی بگیرید.
- توگل و نشیمن گاه‌ها را همراه با پشت فکی تعویض کنید.
فرآیند تولید پشت فکی در دلتا سنگ شکن
- تهیه فولاد منگنزی Mn13 یا Mn18 یا فولاد آلیاژی ۴۰CrMo با آنالیز شیمیایی تایید شده
- قالب‌گیری و ریخته گری قطعه خام مطابق نقشه ابعادی پشت فکی و مدل سنگ شکن فکی
- عملیات حرارتی آستنیته و کوئنچ برای فولاد منگنزی یا سخت کاری و تمپرینگ برای فولاد آلیاژی
- ماشین کاری دقیق سطوح تکیه گاه و نشیمن گاه با تلرانس ±۰.۱ میلی‌متر
- سنگ زنی و پرداخت نهایی سطوح تماس برای اطمینان از نشست یکنواخت فک متحرک
- بررسی ابعادی، سختی‌سنجی و تست‌های غیر مخرب
- بسته‌بندی استاندارد و آماده‌سازی برای ارسال
کنترل کیفیت پشت فکی
ما ابعاد و سطوح تکیه گاه پشت فکی را با CMM اندازه می‌گیریم تا مطابق با نقشه باشد. سختی سطح را طبق استاندارد تست می‌کنیم و با بررسی MT و UT مطمئن می‌شویم ترک ریز یا عیب داخلی وجود ندارد. سطح تماس با توگل و فک متحرک را هم از نظر صافی و یکنواختی بررسی می‌کنیم تا فشار درست پخش شود. بعد بسته‌بندی و ارسال می‌کنیم.
قیمت پشت فکی سنگ شکن فکی
قیمت پشت فکی به جنس، ابعاد، وزن و مدل دستگاه بستگی دارد.
به علت نوسانات ارزی برای دریافت قیمت روز پشت فکی با کارشناسان فروش ما تماس بگیرید.
گارانتی و خدمات پس از فروش پشت فکی
پشت فکی دلتا سنگ شکن ۱۲ ماه گارانتی دارد. اگر در این مدت ترک، شکستگی یا عیب ناشی از ساخت مشاهده کنید، بدون هزینه آن را عوض می‌کنیم. تا ۷ روز بعد از تحویل هم در صورت مغایرت ابعاد یا جنس، امکان مرجوعی دارید. بعد از نصب اگر لرزش، لقی یا مشکل در تنظیم دهانه دیدید، کافیست با پشتیبانی فنی تماس بگیرید؛ ابتدا تلفنی راهنمایی می‌کنیم و در صورت نیاز تیم فنی را برای بررسی دقیق‌تر به محل پروژه اعزام می‌کنیم.
چرا پشت فکی را از دلتا سنگ شکن بخرید؟
پشت فکی یک قطعه ساده نیست؛ اگر تلرانس سطوح تکیه گاه یا جنس آلیاژ آن درست انتخاب نشود، کل مکانیزم فک از تنظیم خارج می‌شود و فشار یکنواخت بین توگل و فک متحرک از بین می‌رود. در دلتا سنگ شکن پشت فکی را دقیقا برای همین نقش حساس تولید می‌کنیم؛ از فولاد منگنزی با خاصیت کار سختی برای ضربه‌های سنگین یا فولاد آلیاژی ۴۰CrMo با سخت کاری برای مقاومت به خستگی. سطوح نشیمن را با تلرانس ±۰.۱ میلی‌متر ماشین کاری می‌کنیم و قبل از ارسال، بازرسی ترک MT و UT انجام می‌دهیم تا مطمئن شویم قطعه در بارهای متناوب خط تولید دوام می‌آورد.
مزایای همکاری با ما:
- گارانتی ۱ سال و خدمات پس از فروش
- ارائه مشاوره رایگان قبل از خرید
- ارسال سریع به سراسر کشور
- امکان پرداخت چکی در چند مرحله
- اعزام کارشناس برای نصب و تنظیم
- تامین کلیه قطعات سنگ شکن فکی
برای دریافت مشاوره فنی یا ثبت سفارش قطعه با کارشناسان فروش تماس بگیرید.
لطفا برای خرید با چک یا نقدی همین الان با این شماره تماس بگیر 09124508736
